輪廓投影儀是以正確的放大倍率將工作臺上的工件放大投影至投影屏上來進行有效測量、檢查、觀察的測量儀器。
和大家熟知的測量顯微鏡一樣，輪廓投影儀同樣采用了非接觸式的測量方式，可對接觸式測量難以檢測的微小零部件、易變形的部件進行觀察，也可檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。
不同的是，投影儀無需目鏡，相比較顯微鏡來說，可降低操作者的疲勞度，大視野的投影屏還可適用于多人同時觀察。
投影儀的光學術語
正像和倒像
正像：投射在屏幕上的圖像與工作臺上的物的方向相同。

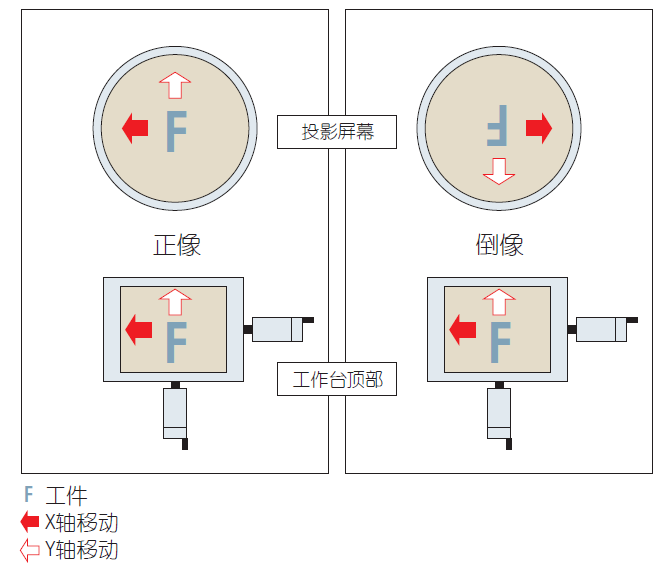

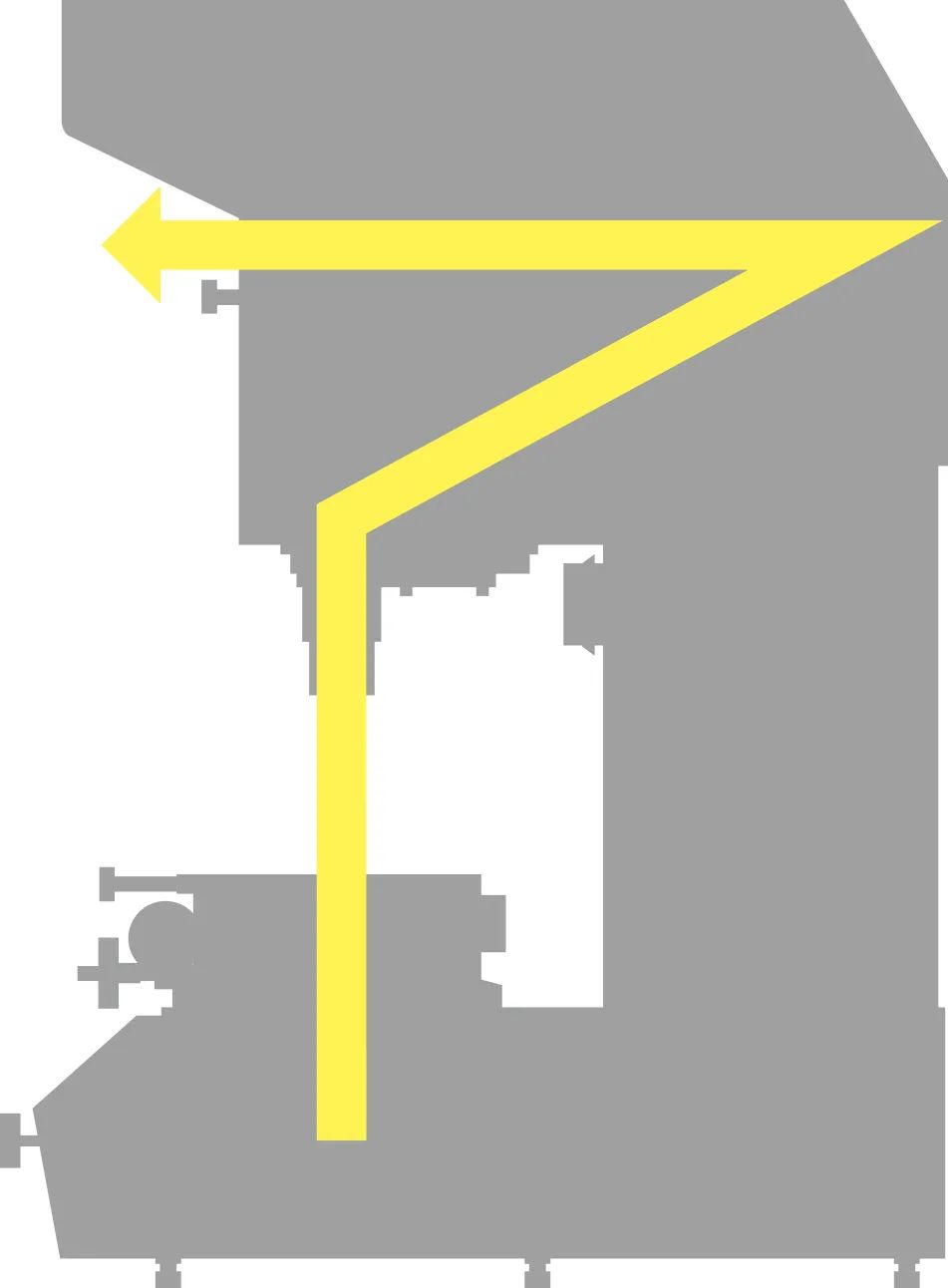

倒像：相對于工作臺上的物體移動時(如下圖所示)，圖像從上到下、從左到右反轉，也叫反像。
工作距離

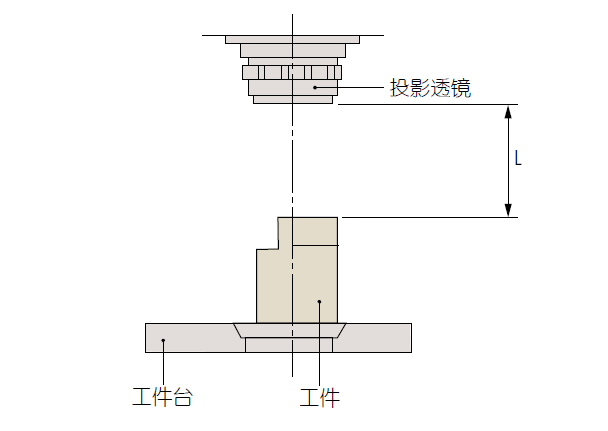

工作距離是指對焦時從投影透鏡面到對焦工件表面的距離。如下圖中的L所示。
放大倍率精度
放大標稱倍率，即投影鏡頭上顯示的倍率。

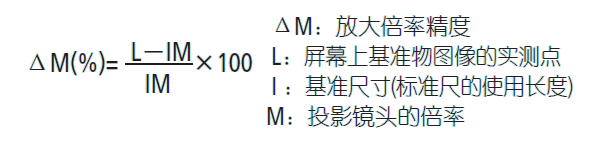

放大倍率是指針對某種具有標稱放大倍率的投影鏡頭而言，把基準尺寸（基準尺的使用長度）放大投影至投影屏上，其投影像的實際測量值與基準尺寸的比率*，可以用以下公式計算。
照明類型
輪廓照明（透射照明）：指通過透射光觀察工件的照明方法，主要用于測量工件的放大輪廓圖像。
同軸表面照明：指通過將光同軸傳送至透鏡來照亮工件，以觀察/測量表面的照明方法。(需要使用半反射鏡或內置半反射鏡的投射透鏡)

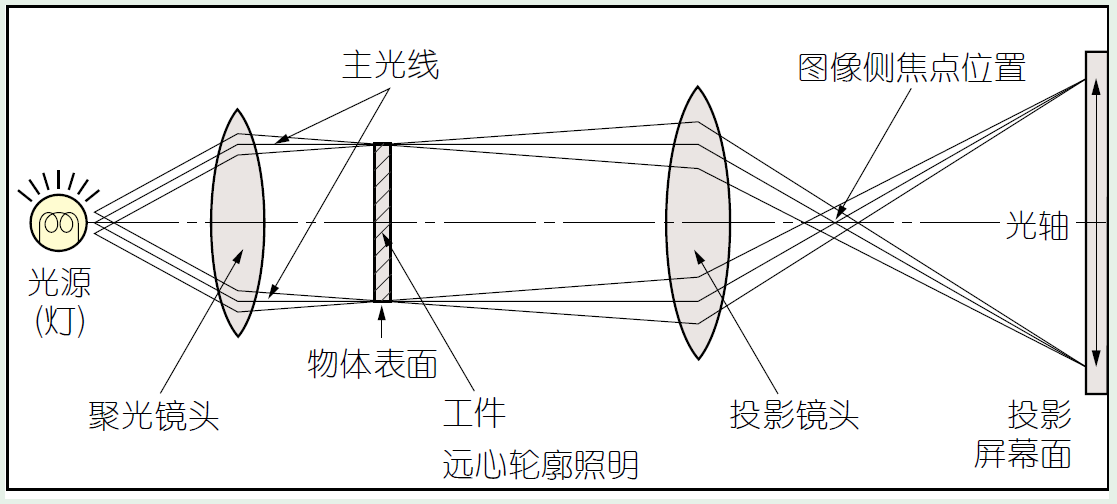

遠心光學系統

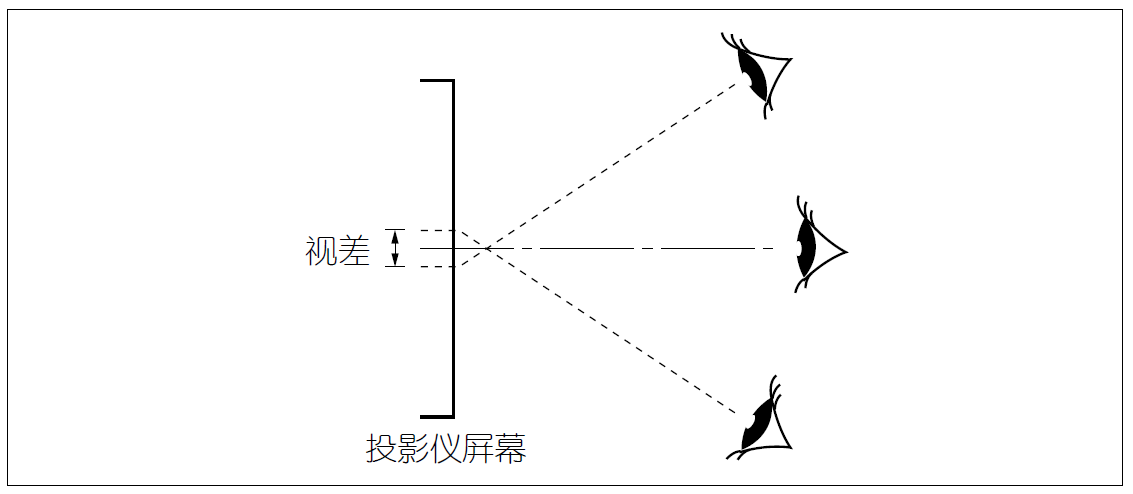

視差

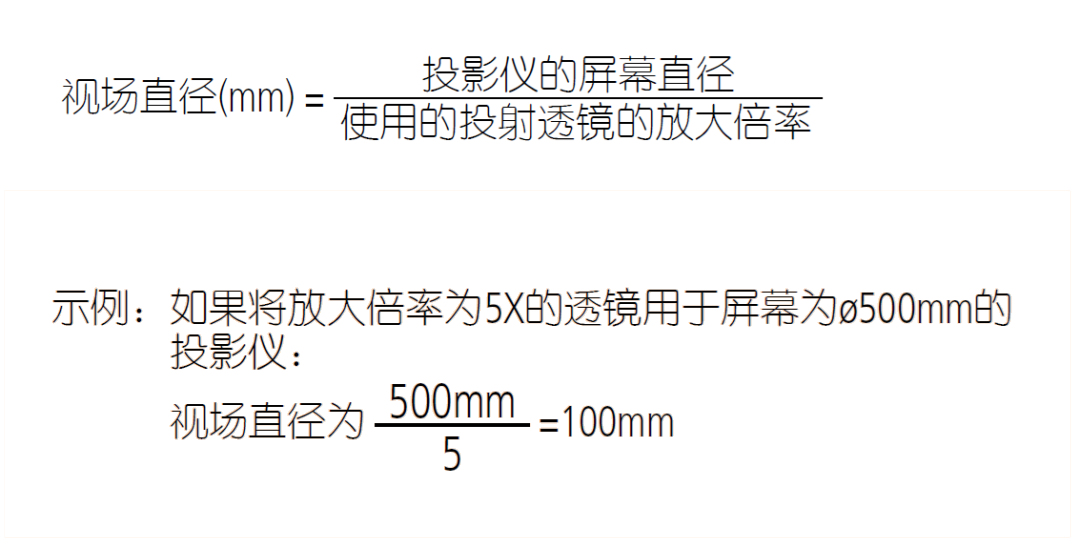

視差直徑
投影儀的選型指南
01
滿足制造現場環境使用

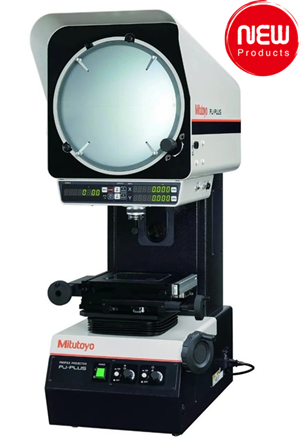

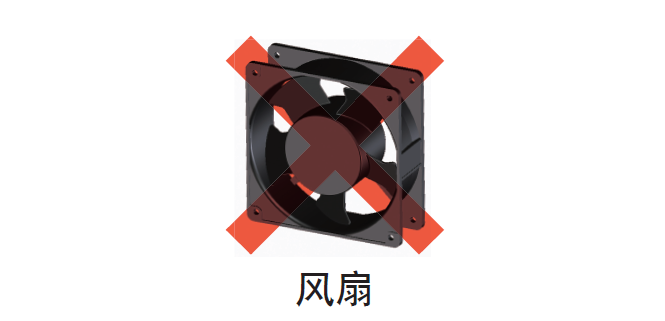

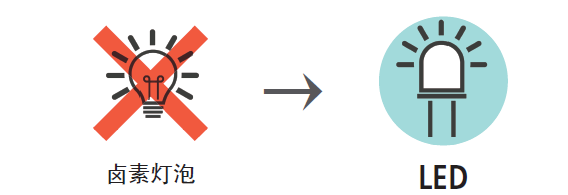

PJ-PLUS系列
